つい先日、一級鉄筋施工(鉄筋組立て作業)技能士と一級型枠技能士となるための資格試験を受けてきました。
技能士とは中央職業能力開発協会が実施する試験に合格することで取得できる資格です。
資格といってもいわゆる独占業務ではありません。
なのでこれと言ってできることが増えるわけではありませんが、私が数年間鉄筋コンクリート施工に関する業務に携わってきた証として取得したいと思いました。
今回は一級鉄筋組立て技能士の方に触れたいと思います。
試験概要
まず技能士試験を受けるには実務経験が必要です。大卒ならば4年間その業務に従事しなければなりません。
試験に挑戦できるということ自体がこの仕事に従事してきたという証拠になります。
完全に専念しているわけではないですが、片手間で取れるような試験ではないと断言できます。なので試験に挑戦した人からは、ある程度仕事してきた奴だと思ってもらえると思います。
試験内容は学科試験と実技試験です。
学科試験では鉄筋において必要な知識の他に、現場で作業するにあたっての安全衛生や関連する型枠やコンクリートについて問われます。
（過去問はこちらで公開されています。）
正誤＆四肢択一問題のこともあり、勉強すれば一般の方でも解けるようになるレベルだと思います。しっかり業務に携わっていれば、ぶっつけでも受かるかも。
一級建築士の学科の勉強がほぼ包含しているのでよほどのことがない限り私は大丈夫です。
重要なのは実技試験(製作等作業試験)です。与えられた鉄筋を組み立て用の図面通りに組み上げていくのですが、1時間40分の時間制限があります。
B49. 鉄筋施工(鉄筋組立て作業)
1級 次に掲げる製作等作業試験を行う。
曲げ加工した鉄筋を使用し、図面及び仕様に従い、基礎、柱及びはりの取合邪の鉄筋の組立てを行う。
標準時間 1時間40分 打切り時間 2時間10分
2級 次に掲げる製作等作業試験を行う。
曲げ加工した鉄筋を使用し、図面及び仕様に従い、基礎、柱及びはりの取合邪の鉄筋の組立てを行う。
標準時間 1時間20分 打切り時間 1時間40分
D20. 鉄筋施工(鉄筋組立て作業)
3級 次に掲げる製作等作業試験を行う。
曲げ加工した鉄筋を使用し、図面及び仕様に従い、基礎、柱及びはりの取合邪の鉄筋の組立てを行う。
標準時間 1時間30分 打切り時間 1時間50分
令和６年度(後期) 技能検定実技試験問題の概要より引用
まだ今年の試験問題は公式に公開されていないので、令和５年度のものから引用します。
救いなのは、試験問題は数週間前に配布されているので実際の問題で練習することができます。
この時間制限はどれだけ現場で研鑽を積んできた人でも、ぶっつけ本番で受かるのかというと怪しいラインだと思います。
組み順を研究して練習を重ねれば、決して無理のある時間ではないのですが練習なしで挑めるようなものではないです。
先輩には１時間で終わるよという人もいれば、練習の中で時間内に終わるようになれなかったという人もいます。
Youtubeで検索すると34分で組み上げている方がいますが化け物です。
もちろん組み上げればなんでもいい訳ではなく、精度なども見られます。
| 実施形式 | 採点項目 | 配点 |
|---|---|---|
| 製作等作業試験 | 寸法精度 | 100 |
| できばえ | ||
| 施工不良 | ||
| 仕様誤り | ||
| 作業態度 | ||
| 作業時間 |

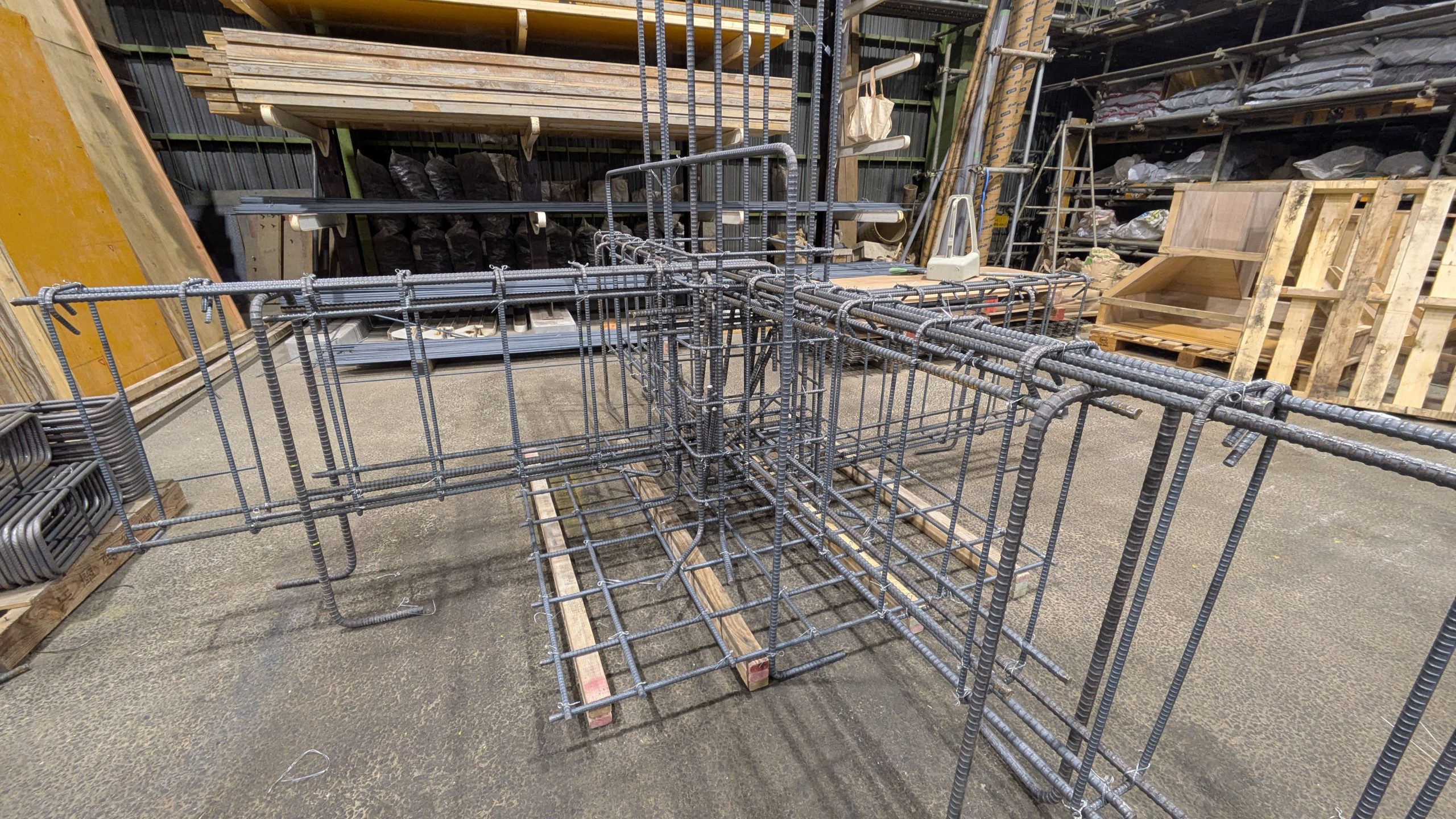

私が作成した課題の試験後の様子です。いろんな箇所を採寸し、見栄えなどの項目で見ていく減点方式です。
制限時間からオーバーしていればそれも減点対象です。ただしあくまで減点なのでオーバーしただけで不合格ではありません。
ちなみに、鉄筋組立て技能士は一級・二級・三級と存在しますが課題が少しずつ違います。
違いとしては、三級はシンプルで梁が交差せず一通りだけです。鉄筋の組立ての基礎の基礎がわかっていればできると思います。制限時間は1時間30分です。
二級は梁が十字に交差し、かつ、向かい合う梁が芯ズレや段違いになっています。鉄筋は組んでいくにつれて入り組んでいき、後の工程になる程L字の鉄筋の扱いなどが難しくなります。制限時間は1時間20分です。
一級はというと二級とほとんど図面的に変わりません。
しかし、梁主筋に二段目があるため見た目より複雑になります。
後々組みづらくなるのを回避するために予め各梁主筋(特に二段目)を仕込んでおく必要があります。
制限時間は１時間40分です。
こうしてみると制限時間はあまり変わりませんね。
三級はともかく、二級と一級に作業量の大きな違いはないのかもしれません。ただ、難易度は結構違うかも。
図面上では数クリックで済む違いも、現場で組み上げるとなるとかなり違いが出るなと実感します。 ※構造上必要なことなので設計に対する批判とかではありません。
実技試験の詳細
試験問題は中央職業能力開発協会のサイトで公開されているのでそちらをご覧ください。

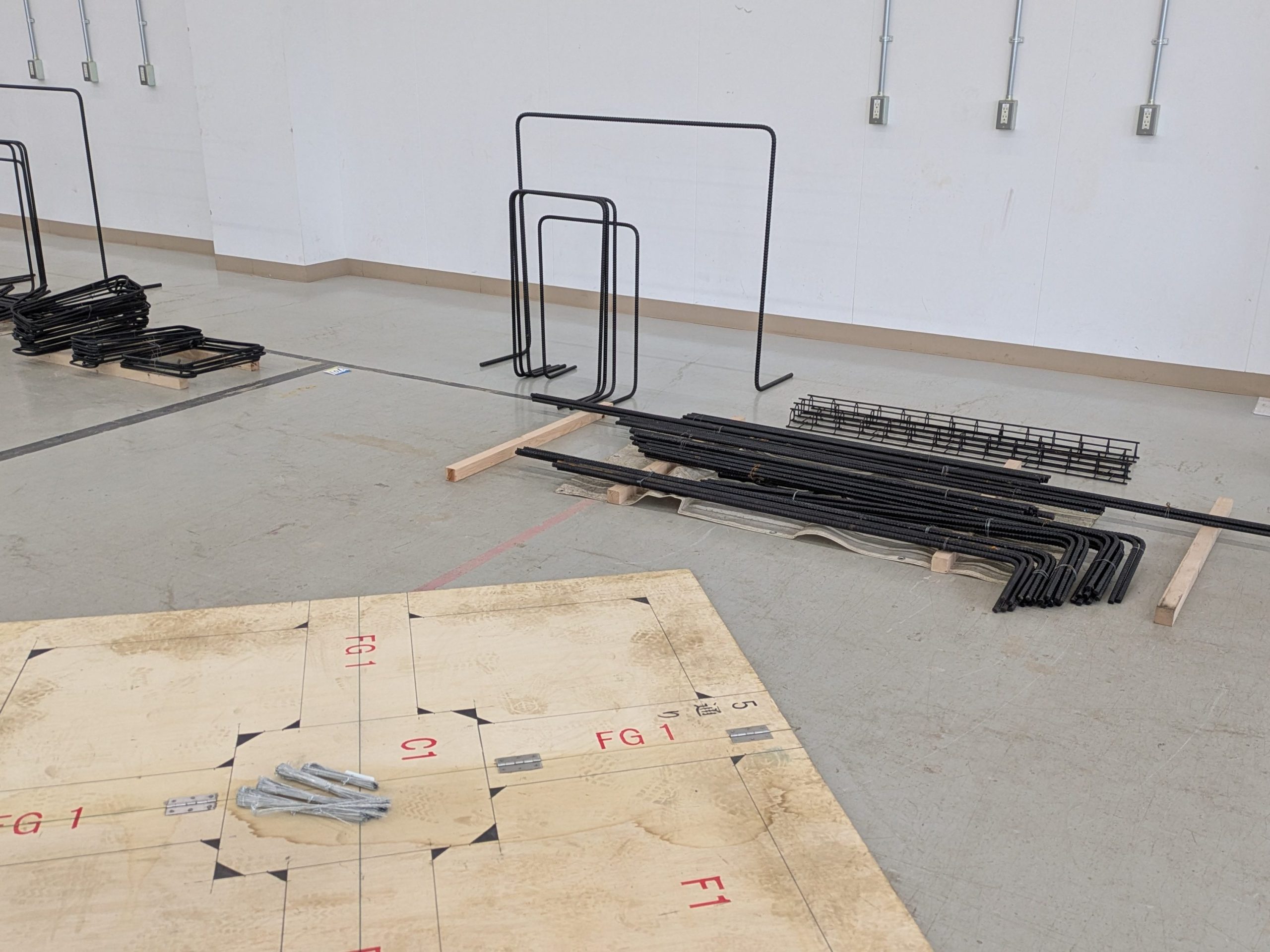

今年の試験会場の様子です。
試験問題を見てもらえるとわかりますが、
加工済みの鉄筋・うま・結束線が用意されていてヨーイドンで組み始めます。

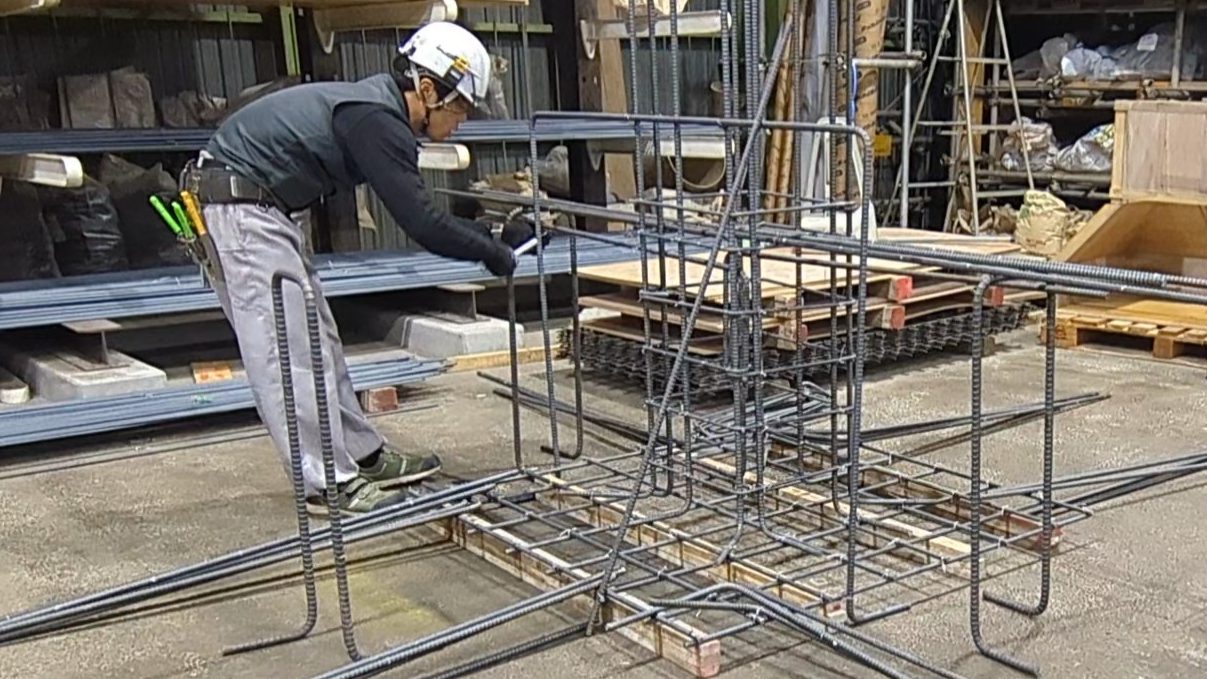

練習で組み立てたものです。
（練習風景について編集環境が整っていないため動画があげられないのですが、素材はあるので今後出来次第更新します。）
言葉だけで説明してもわかりにくいかと思いますが、独立基礎の柱に対して十字に梁が交差している出来型の配筋です。

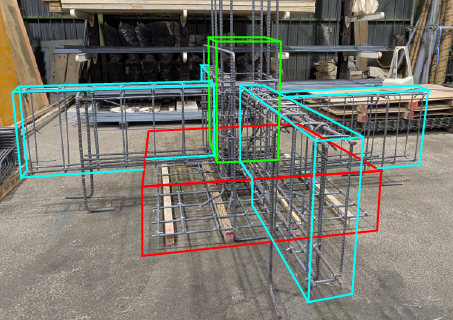

雑ですが、コンクリート出来形はこんなイメージですね。（ベース、梁、柱）

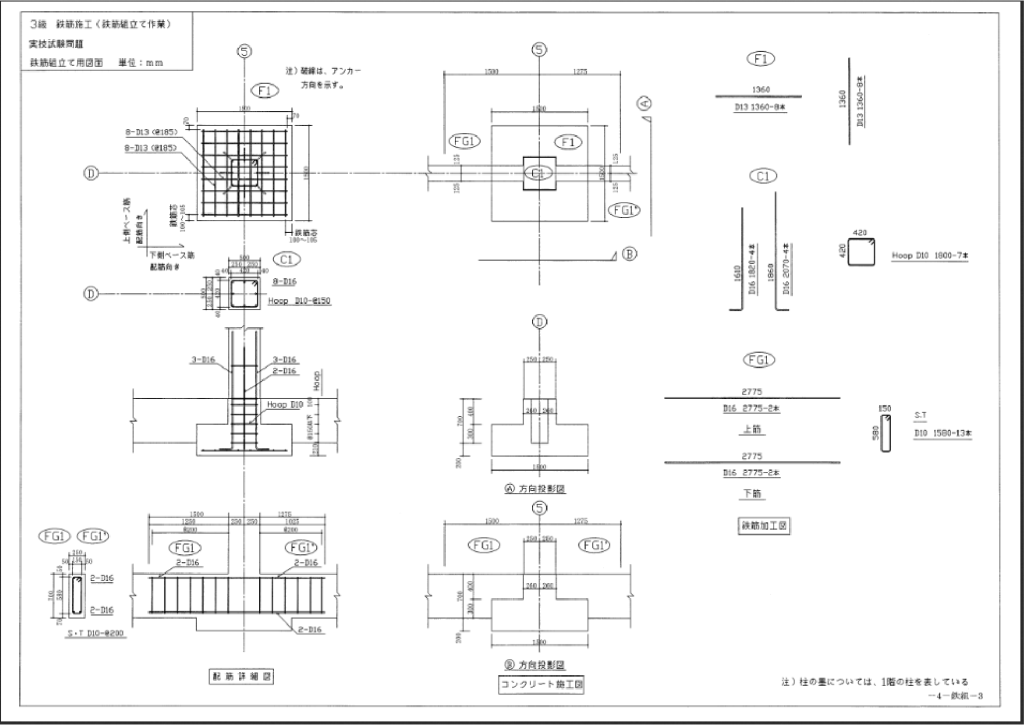

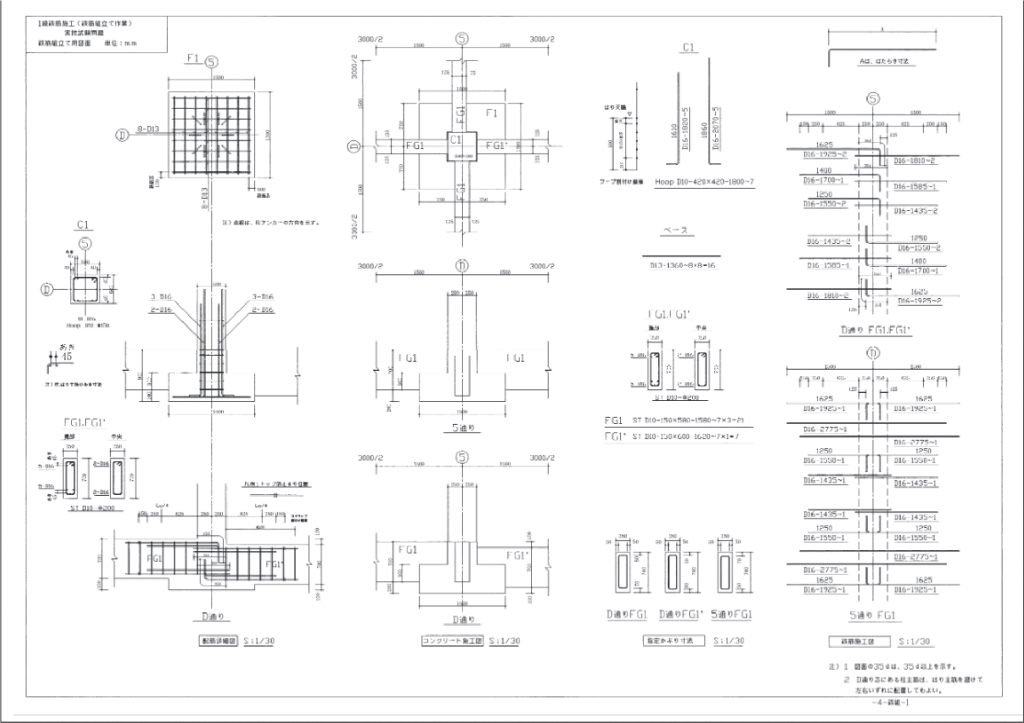

図面からもわかりますが、向かい合う梁が段差や芯ズレになっています。
これがいやらしいですね。
作業手順を追っていきたいと思います。
（長くなるので使う道具の説明は次の章立てで）

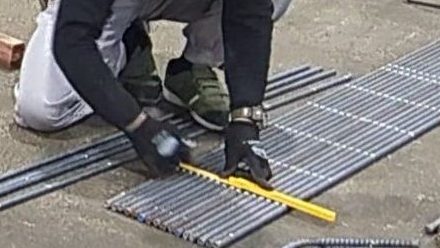

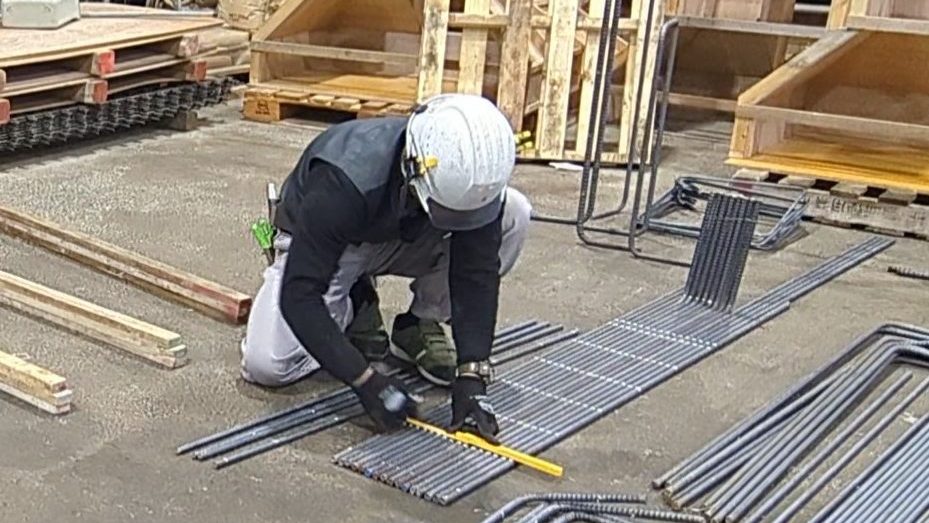

試験問題の図面から読み解いて、鉄筋を結束する目印をつけていきます。
一般的にはチョークと呼ぶのでしょうか。
私の周りでは印のことを総称してピッチと呼んでいます。(本来は等間隔に並べるときの距離のことです)
カブリ(コンクリートの表面から鉄筋までの最短距離)を各所与えられているのでそれに合わせています。

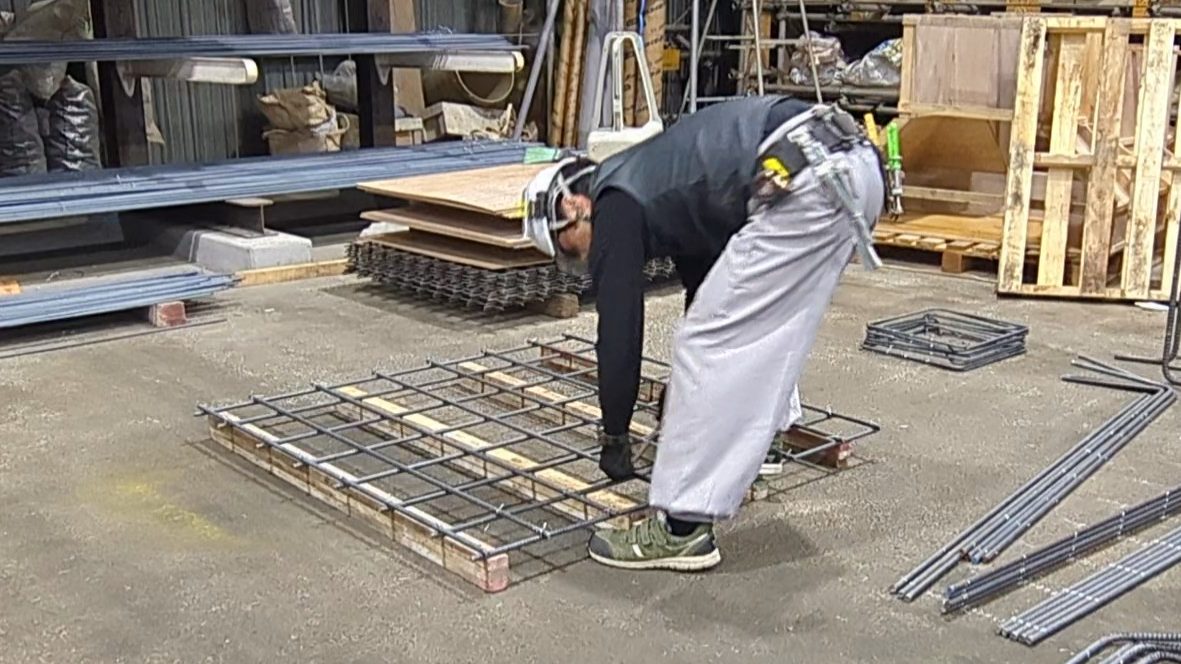

今回の課題では独立基礎のベースの部分の配筋がシングルスラブのような感じです。
普段、独立基礎のベースといったらカゴのようなものを組むのですが、こちらは単純ですね。
やることは見たまま等間隔の格子状に鉄筋を結束していくだけです。
ただひたすらに速く終わらせたい作業ですね。
特段難しくはないですがここで調子悪いと萎えます。
試験では70mmのバースペーサーを使いますが、倉庫にストックがなかったので桟木を3本(72mm)重ねています。
それと他の箇所もそうですが、この課題ではありとあらゆる交点を全て結束します。(千鳥結束ではありません。)

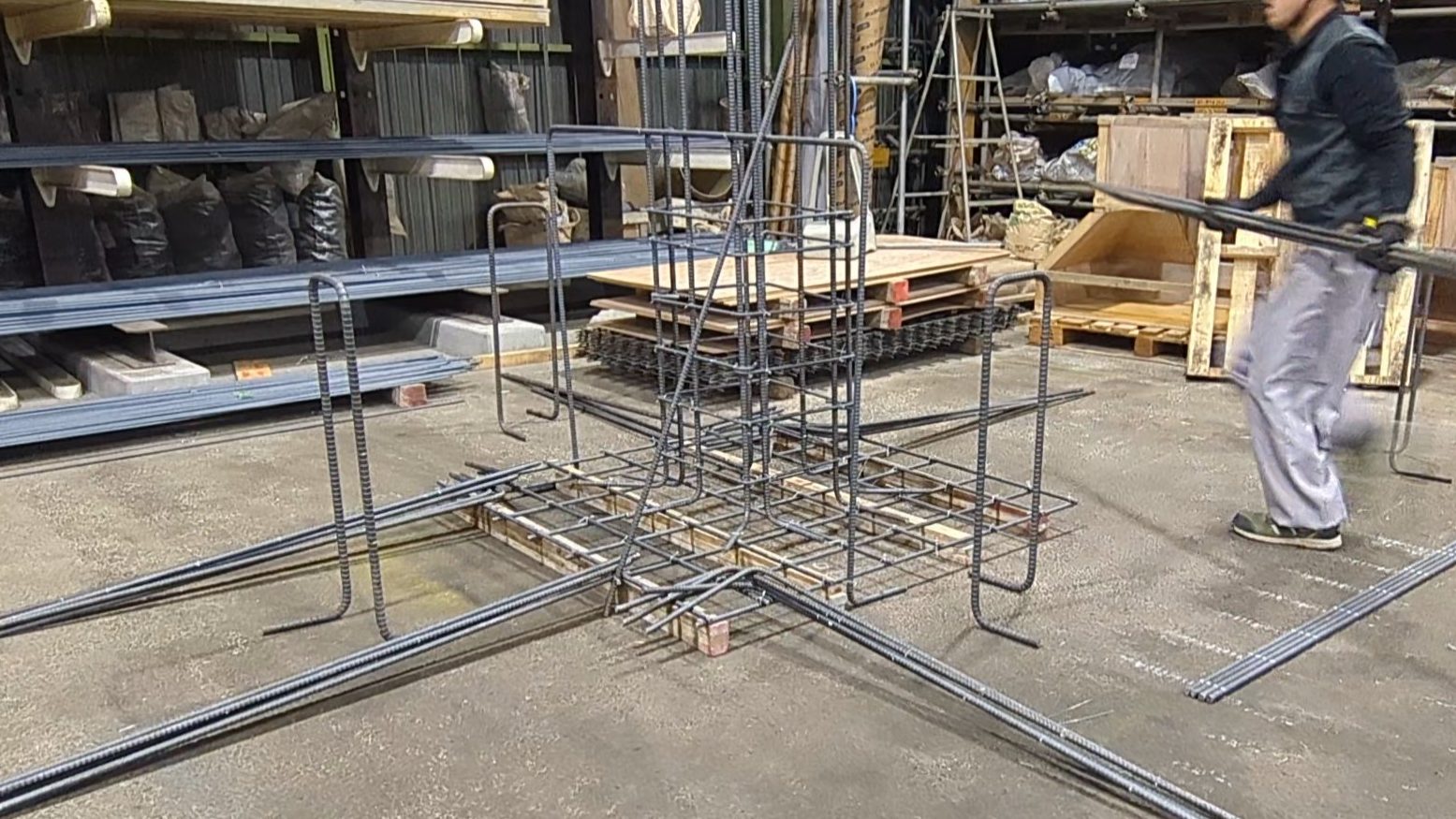

柱を組むときは仮固定用のウマがあります。
柱のフープ筋の四隅は両タスキ縛りになります。慣れてしまえば難しくありません。
柱には四隅以外にも鉄筋が入ります。
これのアキ(鉄筋同士の隙間)が45mmと決められていて、試験ではゲージを差し込まれます。
普段の現場では指２本を挟んで目安にしていますがより正確に施工したい。
対策として先輩から教わったのがこれです。

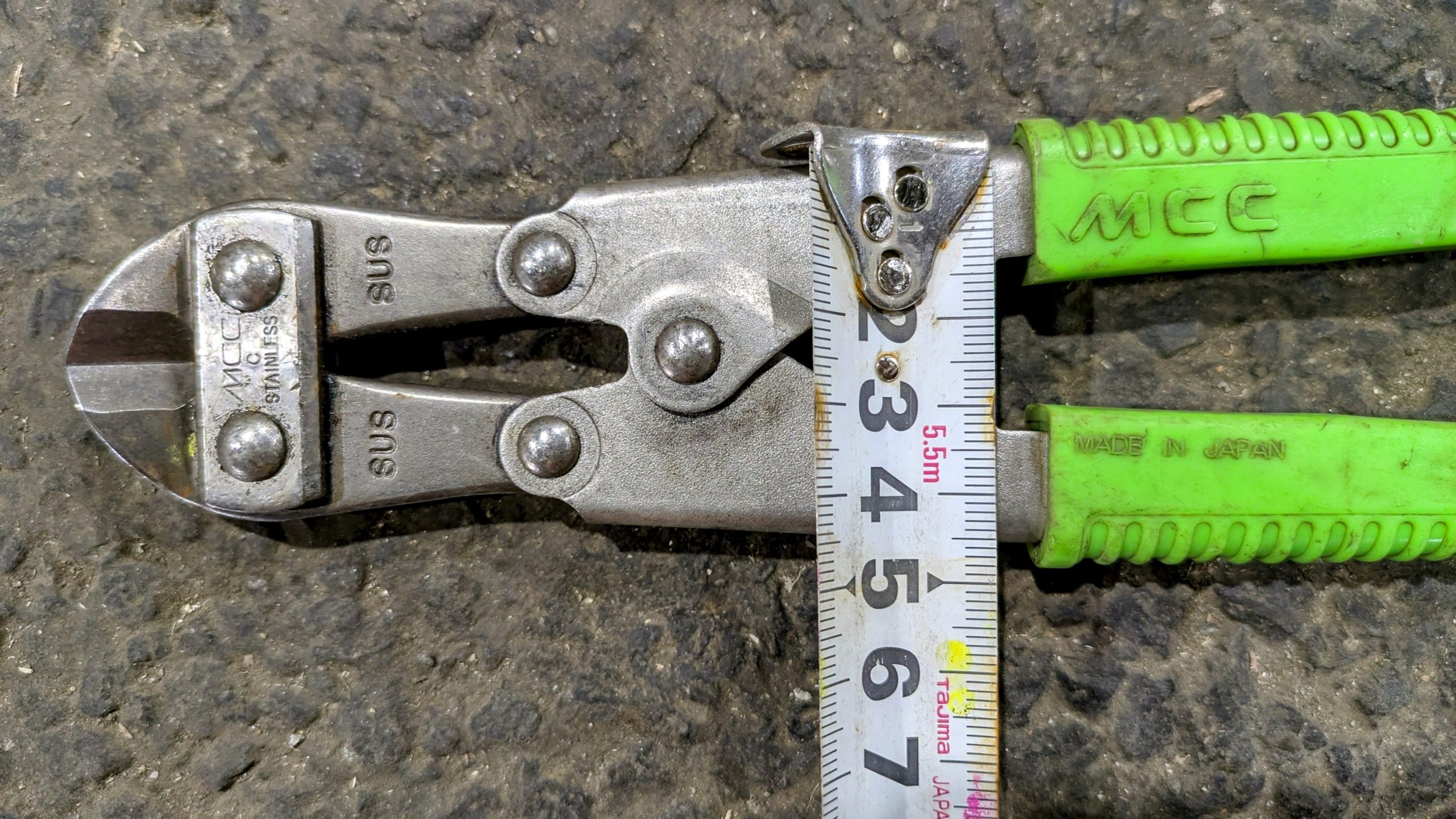

番線カッターの持ち手より内側部分がちょうど45mmなんです。
このためにこの寸法にしてくれているとしか思えません。
差し込んで確認するのはさもないので実際に挟み込みながら結束します。
このあと使う材料を全て配ります。
ここまでの作業は歩き回るため足元が綺麗なことが重要だったのですが、ここからは梁を1本ずつ組んでいくので各場所に材料が揃っている方が速いです。
また、材料の取り間違いも防ぎたいので、配るときは配ることに専念します。
現場でも配ることは立派な仕事で、しっかり材料が配られていると考えることが減って作業が早く進みます。
おそらくここが一級試験の面倒というか、難易度を上げているところだと思います。
今後自分がどんな手順で組んでいくのかに応じて、あらかじめ鉄筋を仕込んで(吊り上げて)おきます。
現場でも想像できる範囲では仕込みますが、予想外に入れづらいこともあります。
とはいえ少し時間をかければ大抵のことは解決できます。
今回はその少しの時間が惜しいので計画的に仕込んでいきます。
仕込みが終わればあとは梁を1本ずつ完成させていくだけです。
ただしスターラップを結束する前にアンカーの鉄筋を入れ忘れると詰むことがあります。
練習の時も急いでやっているので、スターラップを縛り終わったあたりで入れ忘れに気づくと膝から崩れ落ちます。

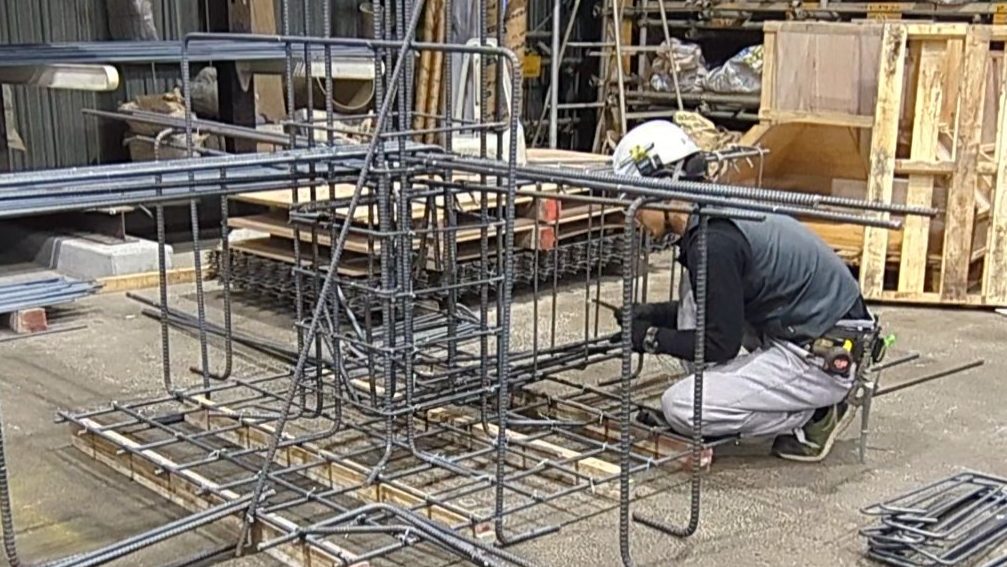

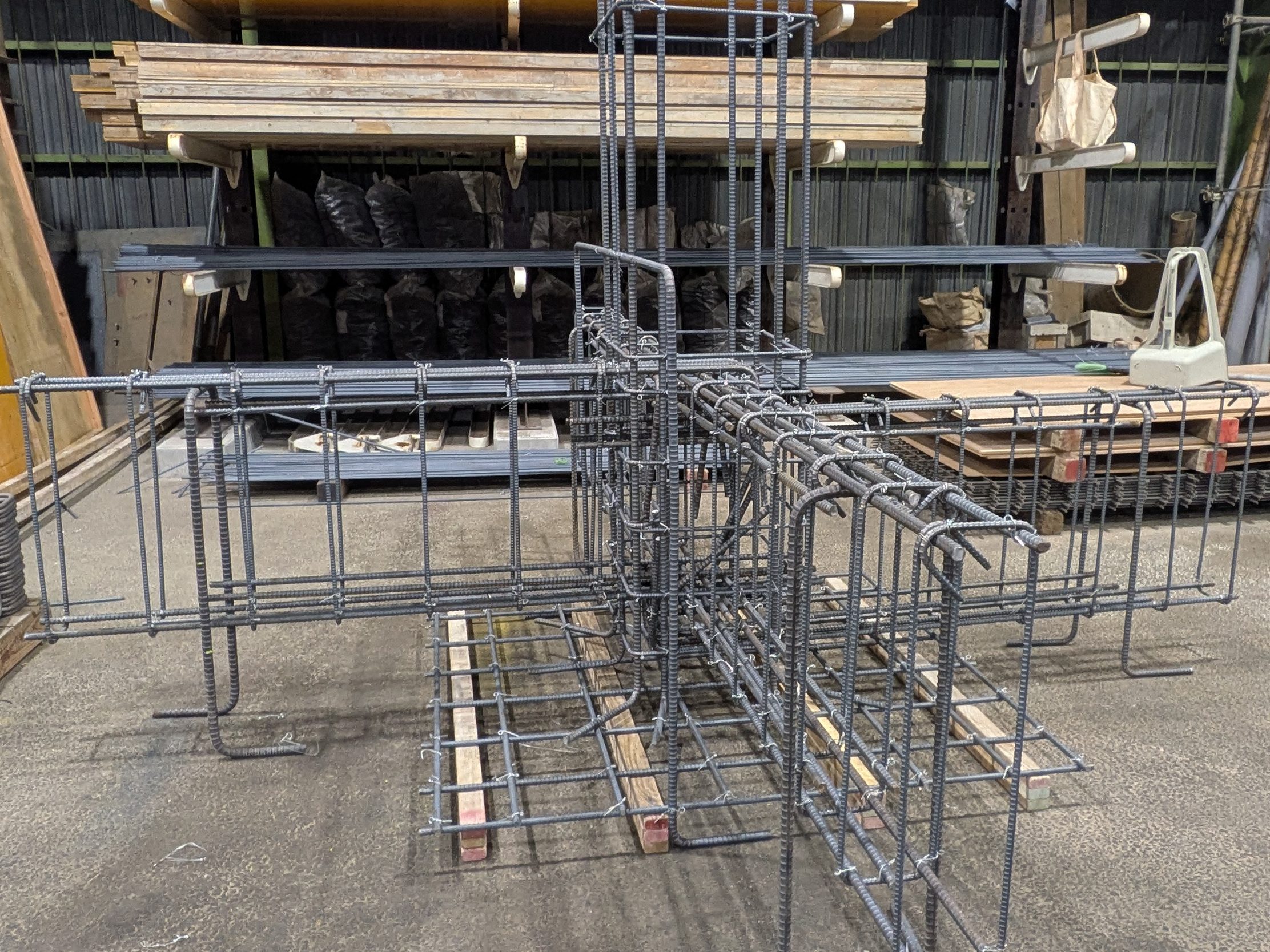

完成です。
添付の画像は試験前日に練習したもので、1時間40分ちょうどくらいで終わりました。
ギリギリアウトって感じですね。
正直そんなに調子よく組めていたわけではないので、逆に本番で大きなミスをしない限り間に合うなと思って安心しました。
次回、当日の様子と結果も載せるかも？
結果発表予定
令和６年度の鉄筋技能士試験の結果発表は、3月14日になります。
ちなみに技能検定は様々な業種がありますが、どの業種も１年間で前期と後期のどちらかに分けられています。
今回受けた型枠と鉄筋は後期の試験になります。
後期の試験の結果発表は統一して3月１４日ということですね。
印象としては五分五分です。楽しみですね。
今回は以上です。ご安全に。
使った道具について小咄
※編集中です。

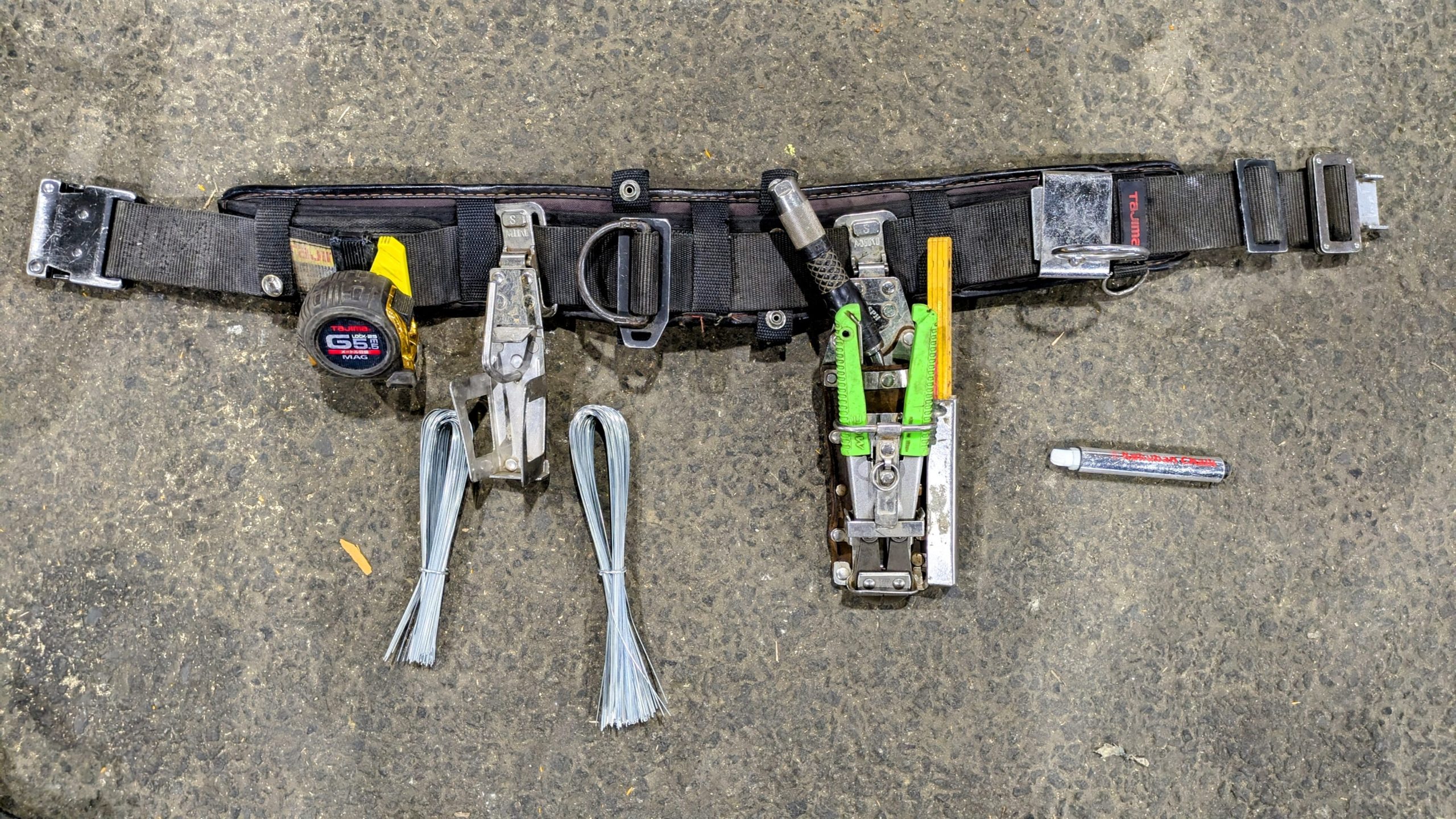

使う道具はこんな感じです。普段はもう少しぶら下げていますが試験用に減らしています。
せっかくなので少し触れます。

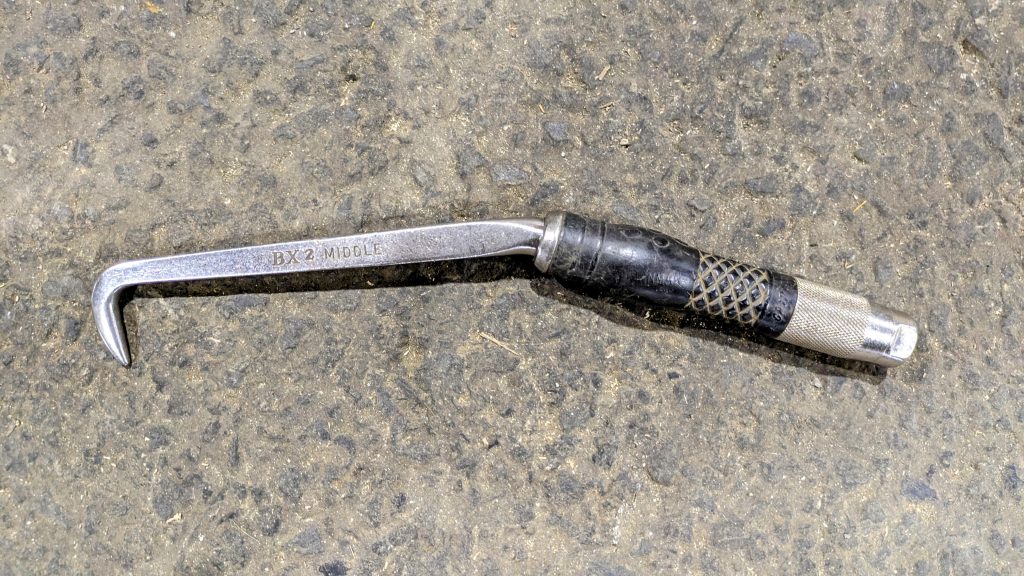

まずはハッカーですね。
鉄筋同士を結束線で縛って固定するための道具です。
フック状の棒で柄の部分が空回りするようになっています。これによってスムーズに結束線を縛ることができます。
良いものは空回りする部分にベアリングが搭載されていて、恐ろしく回りやすいです。
鉄筋作業に従事する人の９割がこのBXという商品を使っていると思います。

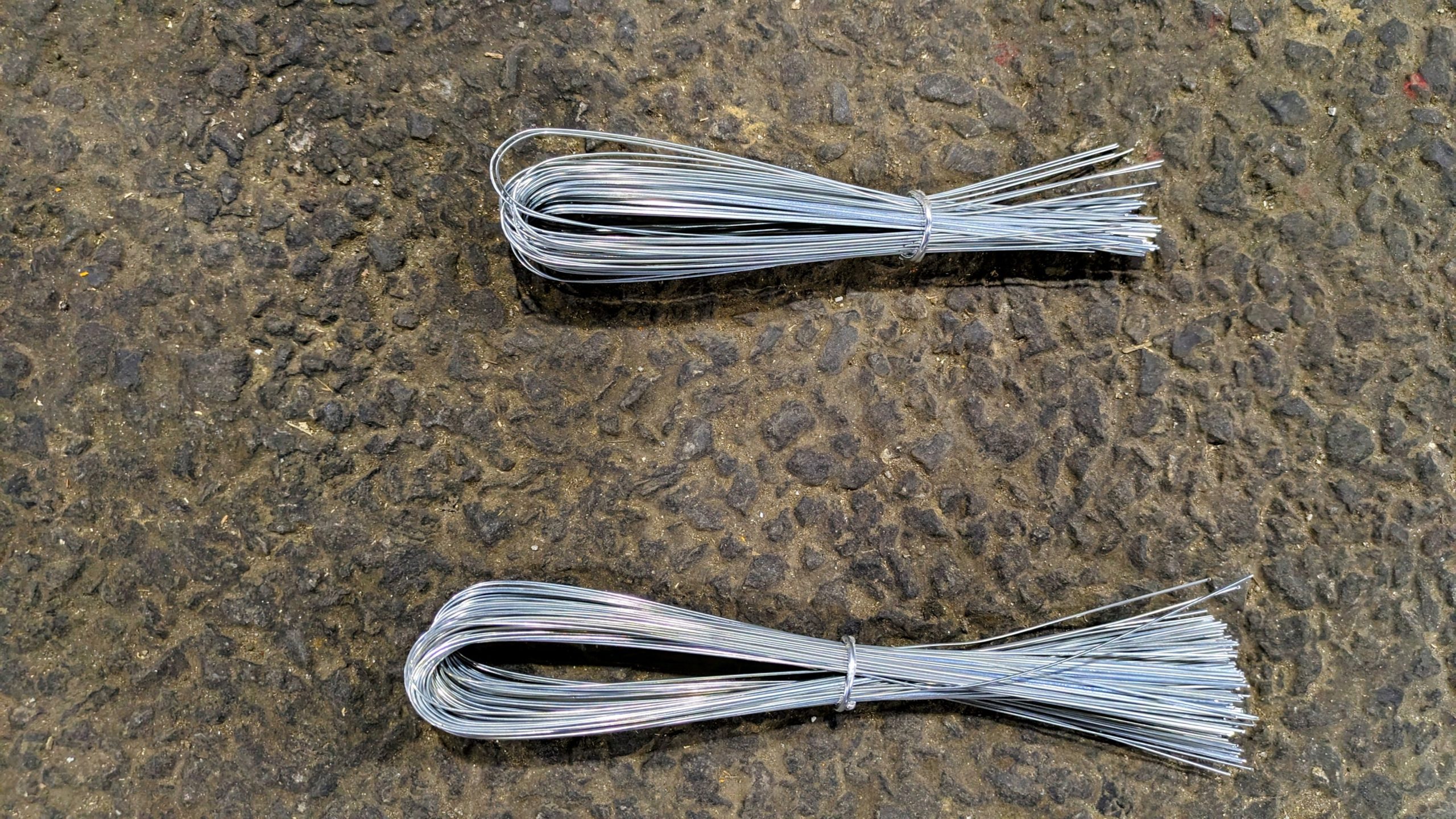

結束線です。ハッカーとセットで使う消耗品です。縛る対象によって長さを変えます。
細い鉄筋同士であれば350線(伸ばした時の長さが350mm)で、太いもの同士や一度に多くの本数を縛りたい時、少し特殊な縛り方をするときには450線や550線を使います。
両タスキ縛りと呼ばれ、一回の結束でより堅固に縛ることができます。
この縛り方は長さを必要とするので450線で練習してました。
試験では梁の四隅は両タスキで縛ることが指定されています。
鉄筋作業ではほぼ全ての固定が結束線によって行われるので、当然結束線を切りたい場面が出てきます。

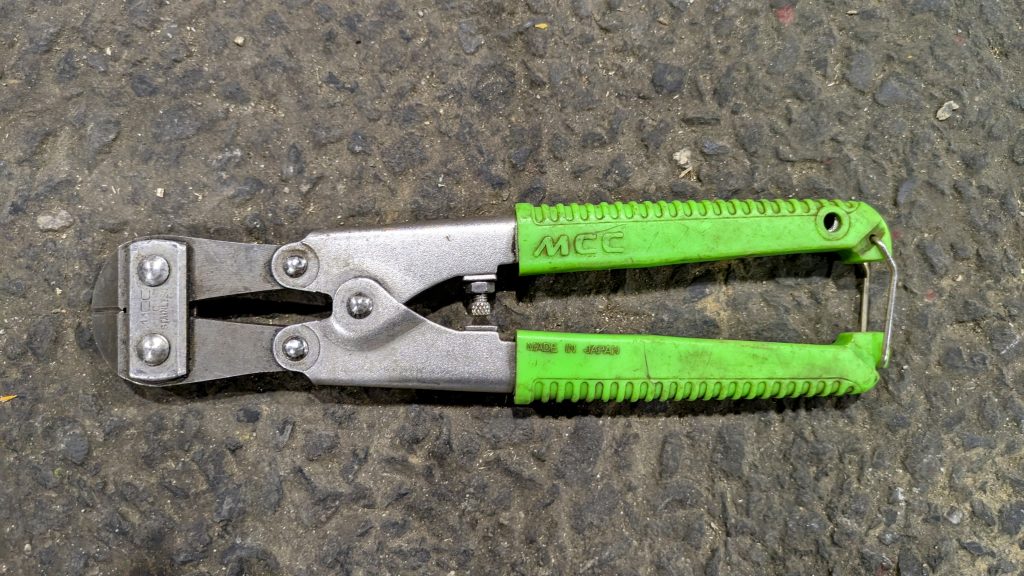

そこで必要になるのが番線カッター(ミゼット)です。
先が曲がっているタイプと真っ直ぐなタイプがありますが、私は断然曲がっている派です。
その中でもステンレス製であるMCCの黄緑が最強だと思っています。

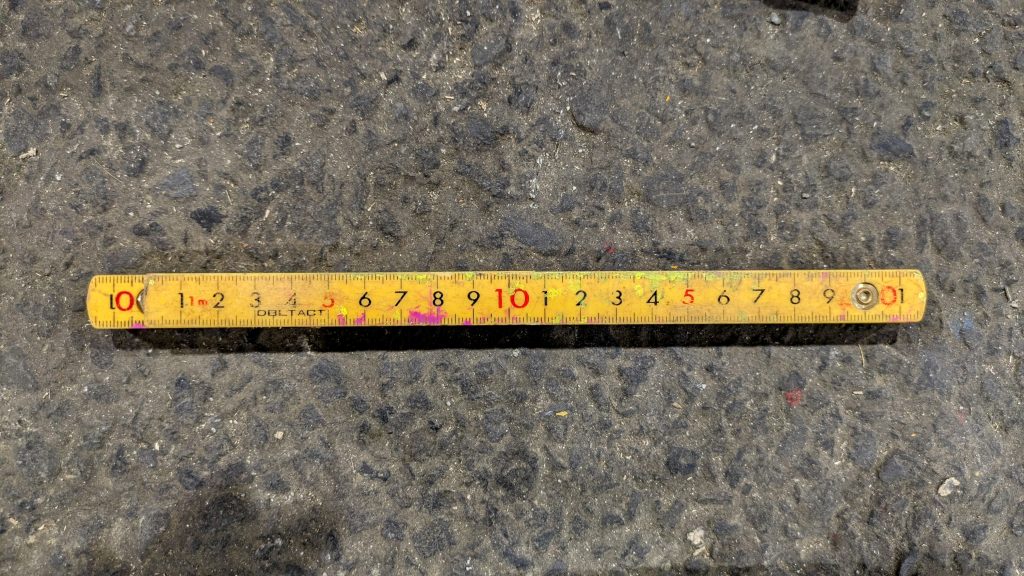

それと鉄筋らしい道具で折り尺があります。
スケールで良くねと思われるかもしれませんが、ピッチ(チョーク)する作業が頻繁にあるので片手で距離が測れるのがとても便利です。
それと新しいものであればまっすぐ伸びるし、90度でバチっと固まってくれるので定規や差し金代わりに使えます。
ただし、今回の試験で私は初めに全てのピッチを振ってしまうのでなくても大丈夫です。
定規にしてますね・・・

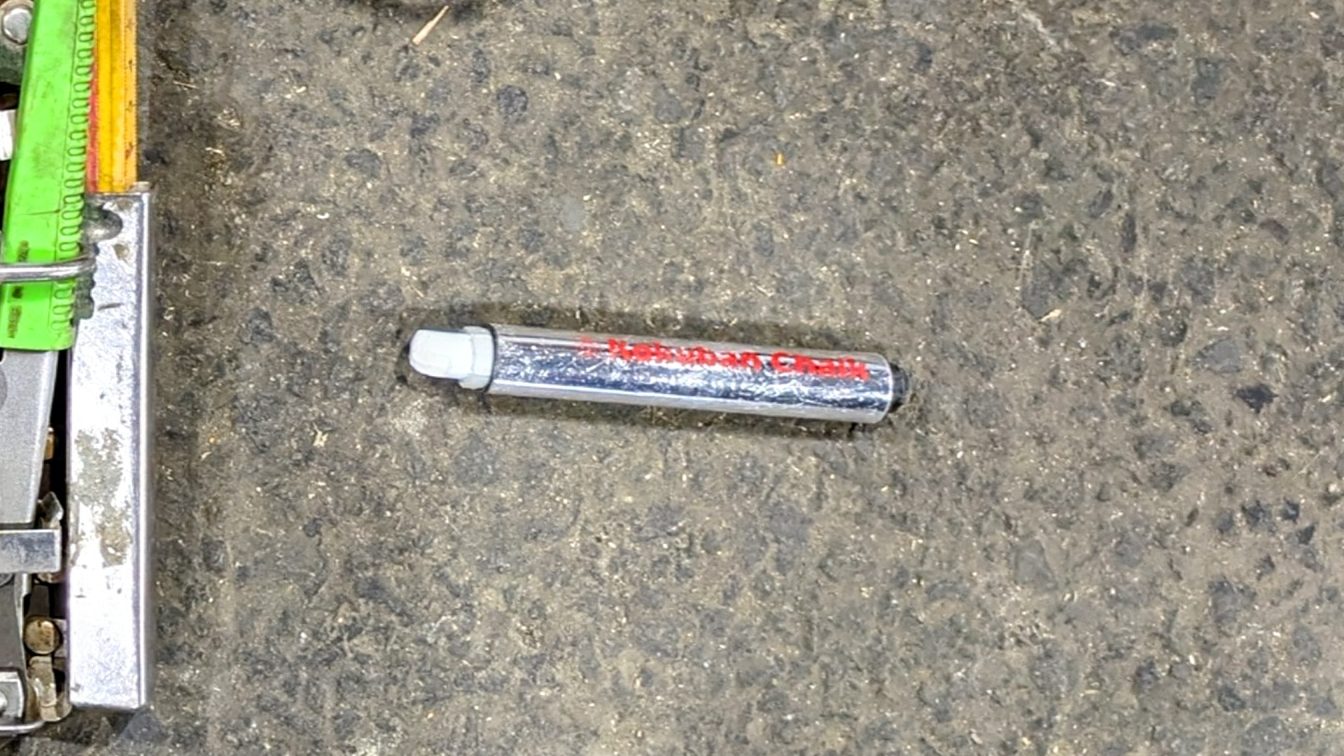

チョークです。黒板とかで使ってたチョークです。
普段は蛍光色の顔料マーカーを使っているのですが、これは試験側からの指定です。
折れやすいのでチョークホルダーを使っています。
先輩に強くお勧めされました。
チョークはこするだけで消えるので、試験側は処理が楽ですね。
受験者からするとせっかく描いたピッチが気づくと消えていて肝心なときに見えないことがあるので面倒でした。
ヘルメット・スケール・墜落制止用器具は一般的なので割愛します。
